当夏季环境温度超过35℃，传统风冷式冷凝器的工作效率会急剧下降。此时，高压喷雾降温系统应运而生，成为解决外机“中暑”问题的绝佳方案。

1. 工程布置示意图（安装图纸）

一般间距80CM，采用3号降温陶瓷片喷头，水平斜向外机散热片45度面，针对性的喷雾压制，向散热面喷雾，全部采用高压喷雾降温组件。安装前出具体图纸

2. 主要技术指标

由高压陶瓷柱塞泵将超细过滤器净化的水经柱塞泵加压至2-7MPa，再通过喷嘴雾化，喷射出直径小于5微米的超细漂浮雾粒，在空气中迅速扩散蒸发吸收热量，以达到高速加湿、加湿、降尘、消毒、去静电的目的；该系统主要由高压泵主机系统和喷雾系统组成，高压泵主机系统是将水由低压（0～0.3MPa）提高到稳定的高压（2-7MPa），喷雾系统是将高压水变成细小雾粒。

主机单元

采用高压柱塞泵产生7MPa的高压水，通过水压传感器和变频器对主机的出水压力进行自动调节。可以适应100kg/h到3000kg/h流量的自动恒压控制。

控制单元

系统可根据工程需要，用可编程序控制器对系统的各个状态点进行调节、显示和控制，监测所有的系统功能，以避免发生故障并可显示故障。当控制单元外接湿度传感器或温度传感器以及外部控制器的伺服机构时，即可构成全自动系统。

雾化单元

由超精密加工的铜或不锈钢微雾喷咀/可配备红宝石具有喷雾细，不磨损，压力损失小的特点。孔径：0.10mm,0.15mm ；0.2mm; 0.3mm 喷雾量：4～7㎏/h（在P=7ＭPa时）

3.四大核心好处

1. 显著提升制冷效率（COP值）

空调外机散热条件每改善1℃，压缩机能效比（COP）可提升约2%-3%。喷雾降温后，冷凝压力降低，压缩机做功减少，制冷量恢复甚至超过额定标准。实测数据显示，在极端高温下，喷雾可使空调制冷能力提升15%-30%。

2. 大幅度节约电费

这是最直观的经济效益。由于压缩机负载降低，电流下降。虽然喷雾系统自身需要耗电（通常仅几十瓦到几百瓦），但与主机的节电效果相比，综合节电率可达20%-35%。通常一个夏季即可收回设备投资成本。

3. 延长设备使用寿命

高温是电子元器件的“第一杀手”。当冷凝温度过高时，压缩机易出现润滑油碳化、线圈烧毁等问题。喷雾降温使外机在安全温度区间运行，有效避免高压报警和热保护停机，可将空调外机的使用寿命延长1-3年。

4. 解决高温停机痛点

对于商场、酒店、工厂、数据中心等依赖中央空调的场所，外机散热不良导致的停机将造成巨大损失。高压喷雾系统能稳定将冷凝温度控制在45℃以下，彻底杜绝因“高温保护”导致的突然停机，保证生产与营业不受影响。

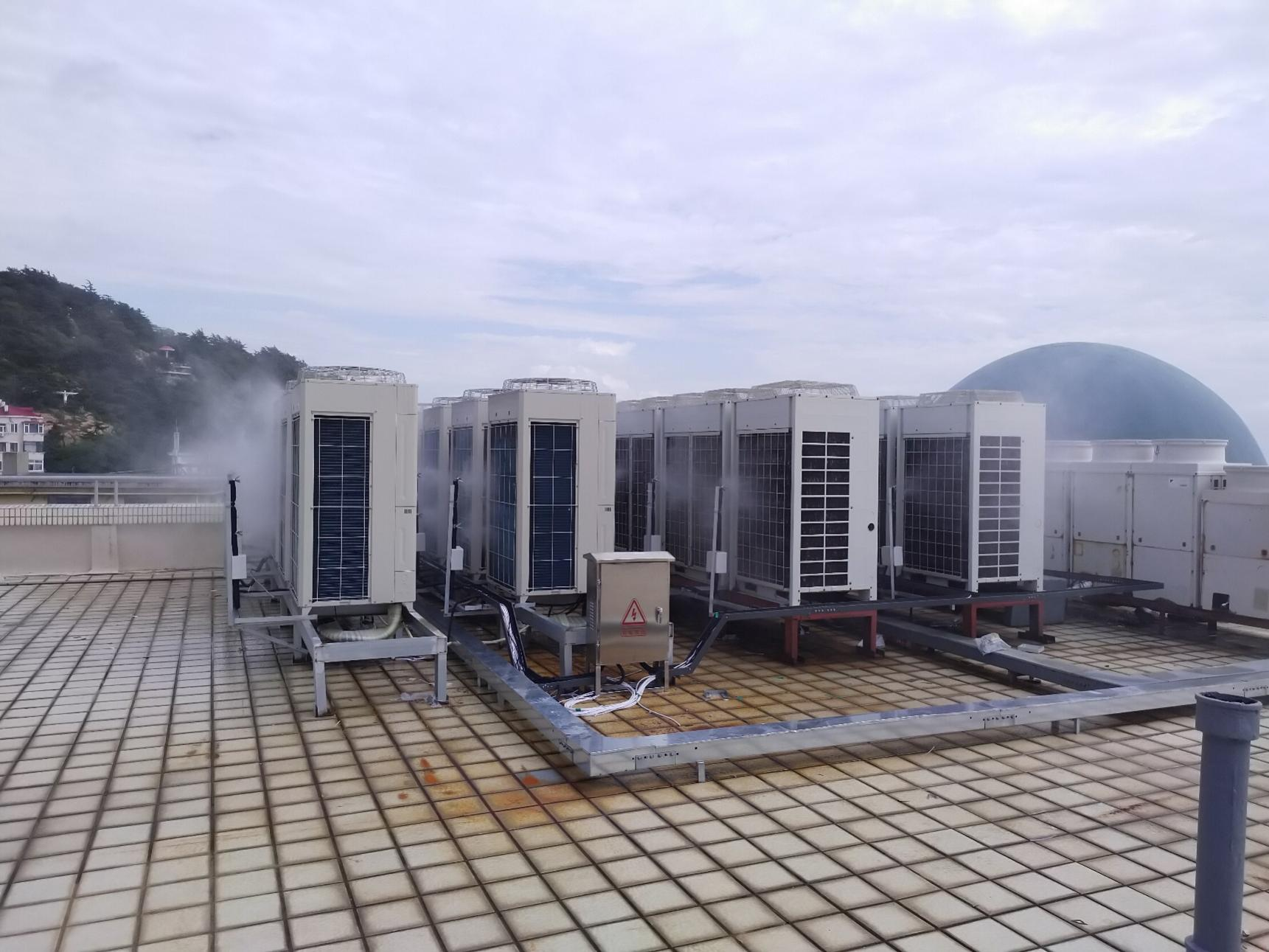

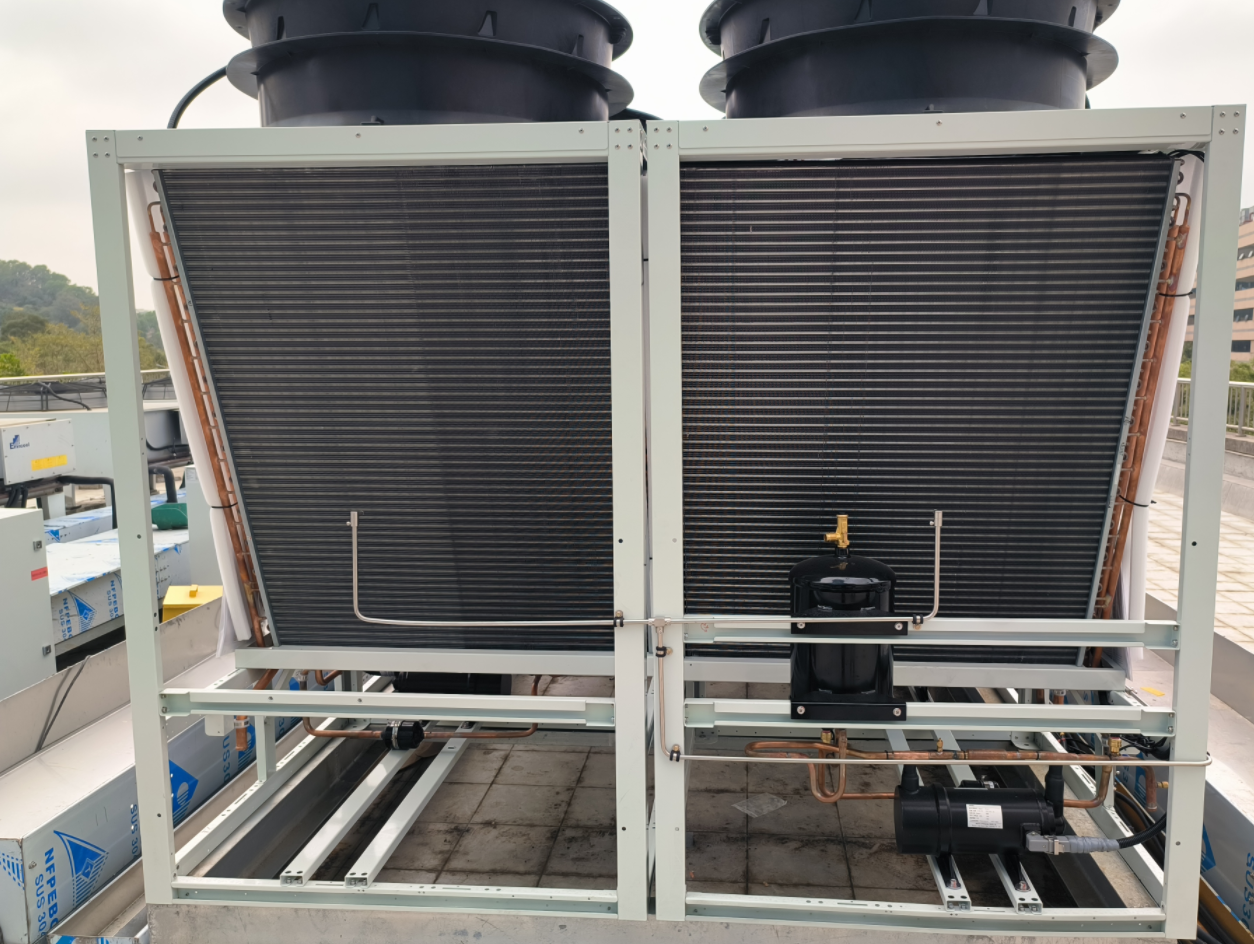

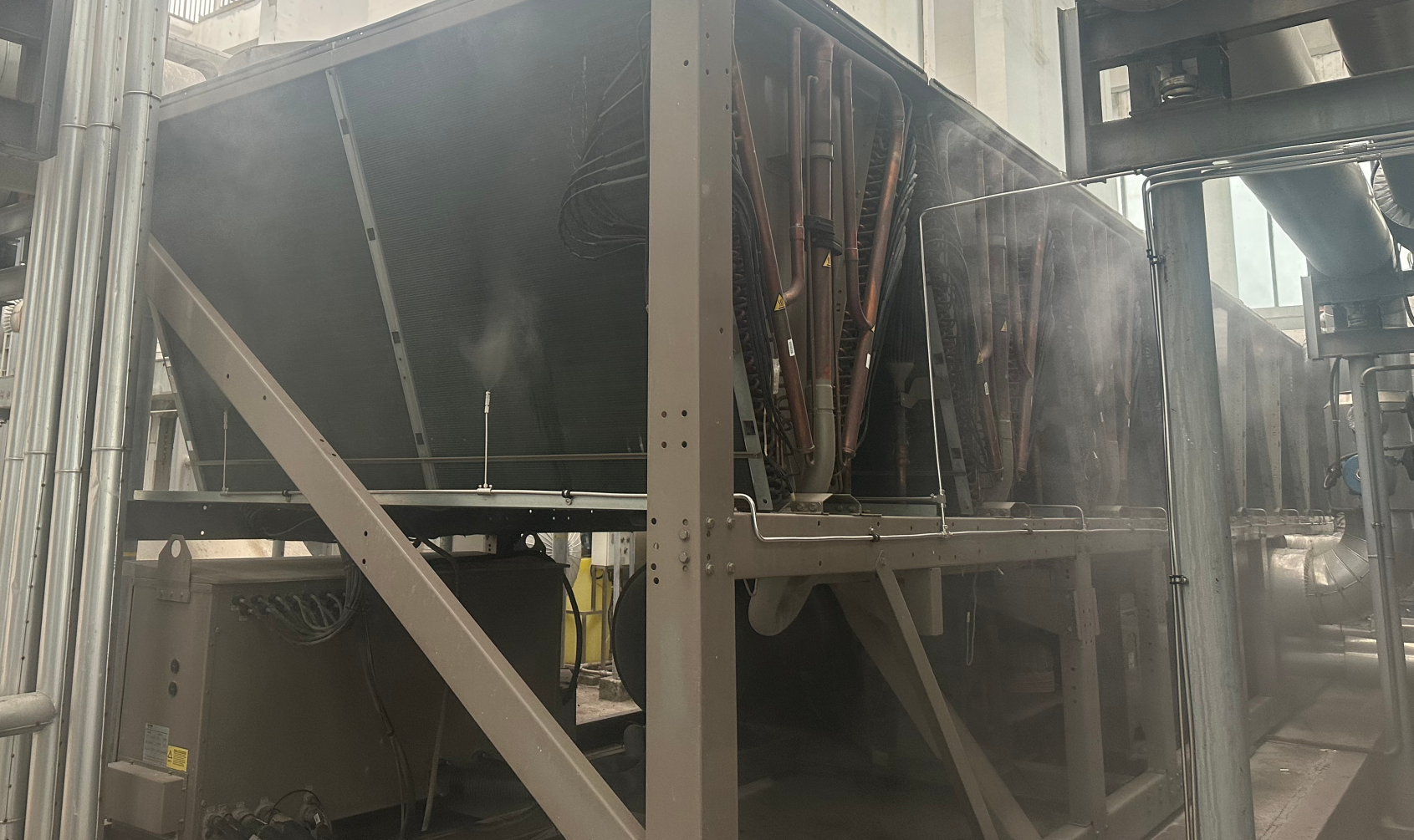

4、工程应用案例

深圳中兴通讯、深圳前海皇冠假日酒店、大朗碧桂园里悦里商业街、惠州TCL空调降温案例：

5、科力时代智能喷雾降温设备

1.高压降温系统

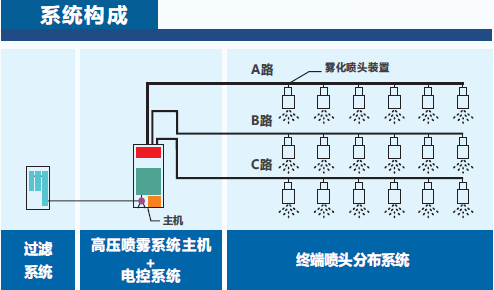

图1.1-1高压喷雾系统示意图

高压喷雾系统是一种工业级别的喷雾，雾滴的颗粒直径是达到微米级别的，与普通的农业喷淋是完全不同的。

2.高压喷雾降温系统组成

智能喷雾系统是由智能喷雾主机(集成电控)、微米级雾化喷头、Ⅲ级过滤系统、专用高压不锈钢管及配件等设备组成。

2.1智能高压喷雾主机(集成电控)

1. 机身防雨散热设计，辅以烤漆工艺，外形美观高端大气。
2. 高性能工业陶瓷泵浦：流量24L/min,工业电机:功率4.0KW。
3. 集成电控系统（自动/手动模式、时间循环功能：调节时间：1s-99min及间隔时间：1s-99min）。
4. 面板式压力表：实时动态监控系统运行压力。
5. 缺水保护系统：无水断电保护。
6. 停机泄压功能。

2.2专用微雾喷头

专用微雾喷头,微米级雾化效果；双喷组件，且带止水功能。喷头内置滤芯：有效防止喷孔堵塞，方便拆卸和更换。工作压力：40-70 Mpa；雾化量：6kg/h。

2.3Ⅲ级过滤系统

整套过滤采用Ⅲ 过滤体系，前Ⅰ、Ⅱ级超滤系统用于自来水过滤及软化，过滤精度5-15μm；后Ⅲ级精度过滤，过滤精度高达5μm；配置Ⅲ级过滤系统，对于支持喷雾系统24小时连续无故障运行至关重要，降低系统后期维护成本，延长系统使用寿命有着重要作用。

2.4专用高压管及配件

管道材质选用高强度、耐腐蚀的高压管材，壁厚0.8mm，管道耐受压力15Mpa；专用连接管道配件。

序号	产品名称	产品参数	产品图片	产品说明
1	降温主机	尺寸：1000*700*1250mm 重量：187KG 数量： 台		主机、带ABS水箱，含智能系统，有噪音、液位保护、电机发热保护、压力过大保护、缺电保护、防水防尘、警报系统

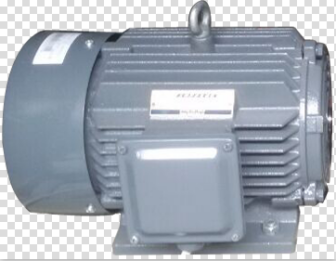

2	电机	品牌：科力电机 功率： KW 范围（0-1450转/分钟） 绝缘等级F级IP55 数量：1		电机高效节能，稳定型更好！

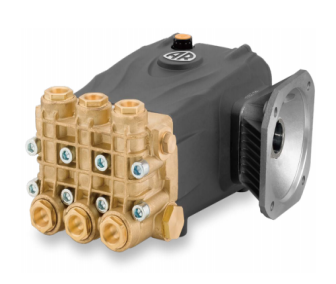

3	意大利AR泵	结构：曲轴，陶瓷柱塞泵 流量：24L/min 最大压力：150公斤 品牌：意大利AR 数量：1		水泵确保设备可24小时连续工作，压力稳定，流量100%输出，寿命长
4	变频系统	品牌：按要求 功率：KW，电压380V 数量：1		能使整套设备稳定，节能，并且最主要恒压不易堵塞，系统使用寿命更长。

3.高压喷雾降温系统组成

智能喷雾降温系统是由智能高压喷雾主机(集成电控)、工业级雾化喷头、耐高压不锈钢管及连接件等设备组成。

3.1智能降尘喷雾主机(集成电控)

1. 高性能泵浦：流量24L/min,工业电机:功率4.0KW。
2. 集成电控系统（自动/手动模式、时间循环功能：调节时间：1s-99min及间隔时间：1s-99min）。
3. 缺水保护系统：无水断电保护。

3.2工业级降尘微雾喷头

工业级降尘微雾喷头，聚甲醛（POM）材质，喷雾角度为60-180°，喷雾形状为锥形喷雾，雾化量：6L/H，雾化颗粒较细：达到8-15μm。

3.3三级 “过滤”系统

整套过滤采用III级过滤滤体系，Ⅰ级304不锈钢超滤系统，过滤掉所以杂质及定时排污、Ⅱ级软水过滤系统用于自来水软化，过滤精度5μ-10μ；配置III级过滤系统对于降低系统后期维护成本，延长系统使用寿命有着重要作用。管道全部采用耐高压不锈钢管材质管道即可。

4、高压喷雾降温工作原理：

由高压陶瓷柱塞泵将超细过滤器净化的水经柱塞泵加压至2-7MPa，再通过喷嘴雾化，喷射出直径小于5微米的超细漂浮雾粒，在空气中迅速扩散蒸发吸收热量，以达到高速加湿、降温、降尘、消毒、去静电的目的；本机型还可用来造景、美化环境，该系统主要由高压泵主机系统和喷雾系统组成，高压泵主机系统是将水由低压（0～0.3MPa）提高到稳定的高压（2-7MPa），喷雾系统是将高压水变成细小雾粒。

公司简介

广东省科力时代环保科技有限公司，其前身是深圳市科力环保机电设备有限公司，成立于2018年6月，位于中国制造业之都——广东东莞市，是一家专门生产环保类相关产品的科技企业。

公司主要从事两大类业务，其一为各类环保设备的生产智造：包括家庭、公园、景区的大小雾境造景设备；道路、矿山、沙石场、建筑工地、室内物料场、车间等大灰尘场所的除尘设备；花卉苗圃种植、防静电车间、纺织厂车间、烟草仓库、木材场、造纸厂、皮革厂、酒窖等环境的加湿设备；奶牛场、养猪场、养鸡场、海滩游乐场、大型厂房、户外空调主机、人口密集公共区域、景区门口、等场所或地方的降温设备；养殖场、垃圾站、公交车、公共厕所、机场，码头，服务区，生活小区等安检口的消杀除味设备；可以根据用户实际需要设计外观，运行模式，设定功率，集成控制系统等，技术上与意大利全球最领先的特雾淋公司合作，通过自身实践,结合实际，制造出性价比优质的雾化主机。其二，公司也承担大型工程相关业务，包括提供设备应用的指导意见和设计方案，以及设备安装实施，整体效果的设计与安装实施，智能电控的设计及安装实施等业务工程。

公司工厂地址是广东省东莞市寮步镇西溪红棉南路12号，占地面积8000多平方，下设库存储备部、设计部、研发部、生产车间、五金车床部、测试维修部、品检部、包装组等，工厂拥有完整的产品生产线，加上各类零部件库存充足，能保质保量高时效性大批量出货。

公司秉承以人为本的设计理念，以质量第一，好用耐用为生产导向，全身心投入环保，保护蓝天碧水的企业使命。并将持续提升产品性能，探索多元化可持续发展道路，为广大用户提供更好的产品与服务而砥砺前行。

咨询热线：13924592025 （同微信）
